Plaque d'acier décapée et huilée

La plaque de décapage, dont le nom complet est tôles et bobines laminées à chaud, décapées et huilées, est un type de produit en acier fabriqué à partir de bobines minces laminées à chaud de première qualité. La matière première passe par une ligne de décapage complète pour éliminer le tartre du broyeur de surface, suivie par le détourage des bords, la finition et d'autres procédures de finition.

Comparé à l'acier laminé à chaud ordinaire, il présente un meilleur état de surface, une tolérance dimensionnelle plus stricte et des performances d'emboutissage supérieures. Pendant ce temps, les tôles d’acier décapées et huilées ont un coût bien inférieur à celui des tôles d’acier laminées à froid. Pour cette raison, il est reconnu comme un substitut idéal et économique qui « remplace l’acier laminé à froid par un matériau laminé à chaud ».

Les tôles d'acier décapées et huilées ont trouvé de nombreuses applications dans les secteurs de la construction automobile, de la production de machines, de la fabrication d'appareils électroménagers, de l'industrie légère et de la quincaillerie. La plaque d'acier PO est particulièrement utilisée dans la production de pièces de châssis automobiles, de moyeux de roue, de carters de compresseur et d'autres composants clés.

Points de contrôle critiques dans notre processus de décapage

Précision de coupe des bords : nous appliquons une coupe latérale avec une tolérance de largeur de fente de ± 0,5 mm pour éliminer les bords durcis par le travail. Cela empêche la fissuration des bords lors de l'emboutissage profond des moyeux de roue, une défaillance courante si vous utilisez du HRC non rogné.

Contrôle du poids de l'huilage : Après le décapage, nous appliquons de l'huile antirouille à raison de 1,0 à 2,0 g/m² (des deux côtés). Pour les clients utilisant le soudage robotisé, nous pouvons ajuster ce chiffre entre 0,5 et 0,8 g/m² sur demande pour éviter les éclaboussures et la porosité des soudures. Il s'agit d'un problème spécifique que nous avons résolu pour les fournisseurs automobiles de premier rang.

Rugosité de surface (Ra) : Contrairement au HRPO standard qui offre ~Ra 1,5-2,5 μm, nous proposons une variante à finition fine à Ra ≤ 1,2 μm pour les applications nécessitant une peinture directe sans ponçage intermédiaire.

Comparaison entre la tôle d'acier décapée et la tôle d'acier laminée à froid

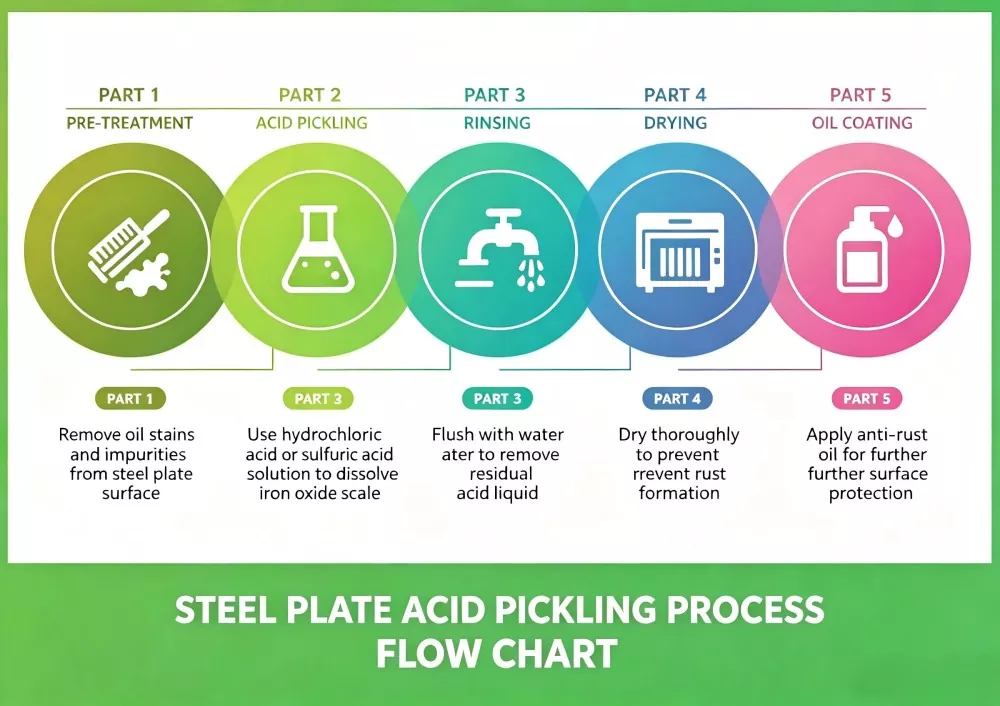

Principe du décapage de l'acier

Le décapage repose sur le pouvoir dissolvant chimique des acides.

Dans nos lignes industrielles de décapage continu, nous utilisons principalement de l'acide chlorhydrique (HCl) à haute concentration à une concentration de 18 à 22 %, associé à un inhibiteur de corrosion exclusif. Cette formulation spécifique élimine efficacement le tartre de magnétite (Fe₃O₄) tout en empêchant la formation de cloques induites par l'hydrogène sur le substrat en acier, un point de contrôle critique qui distingue les décapeurs professionnels des transformateurs généraux.

Ces acides déclenchent des réactions chimiques avec les oxydes et les contaminants recouvrant la surface des tôles d'acier décapées et huilées, dissolvant ces substances et les éliminant de la base en acier.

Référence des applications de tôles d'acier décapées, qualités et spécifications courantes

Quand remplacer le HRPO par l’acier laminé à froid ?

Cas réel référence 1

Projet de réduction des coûts pour un équipementier allemand de machines agricoles

Défi : Le client utilisait de l'acier laminé à froid CR4 de 2,0 mm pour les supports de cabine de moissonneuse-batteuse, le coût des matériaux représentant 34 % du coût total des pièces. Ils avaient besoin d'une alternative sans rééquiper leurs matrices d'estampage existantes.

Notre intervention : Après avoir analysé leur dessin (rayon de courbure R=6 mm, tolérance d'épaisseur ±0,08 mm), nous avons recommandé de le remplacer par du SPHC-PO de 2,0 mm. Nous avons ajusté le poids de huilage à 0,6 g/m² pour garantir que leur ligne de soudage robotisée (marque Fronius) ne présente aucun problème de porosité.

Résultat : 22 % d'économie de coûts de matériel (économie de 0,85 € par support × 180 000 pièces/an = 153 000 € d'économie annuelle). Zéro fissure ou défaut de surface après revêtement en poudre (durcissement à 200°C pendant 20 min). Le client a maintenant reporté cette substitution à 3 numéros de pièce supplémentaires.

Scénarios d'application et recommandations de sélection de qualité de matériau

Avantages des plaques marinées et huilées

Excellente précision dimensionnelle : tolérance d'épaisseur de ± 0,05 mm (vérifiée par une jauge d'épaisseur à ultrasons sur site, rapport d'inspection joint à chaque bobine)

Excellentes propriétés mécaniques : limite d'élasticité 235-345 MPa, allongement ≥ 38 % (selon l'essai de traction JIS Z 2241, échantillon prélevé à chaque numéro de chaleur)

Ouvrabilité exceptionnelle : rapport d'emboutissage profond/étirage réussi de 2,2 (validé dans notre laboratoire de presse interne avant la production en série)

Assurance qualité et traçabilité de la chaîne d'approvisionnement

Source d'usine : Nos bobines proviennent de Baosteel, Shougang et HBIS (avec certificats de test d'usine complets EN 10204 Type 3.1).

Inspection par un tiers : inspection SGS/BV acceptée au port de chargement. Nous fournissons sur demande des journaux de concentration des bains de décapage en cours de processus.

Garantie antirouille : en cas de stockage intérieur (HR < 60 %, température 15-25 °C), nous garantissons l'absence de rouille rouge pendant 6 mois (prolongé par rapport aux 3 mois standard via notre option d'huilage VCI).

FAQ

Q1 : Quelle est la différence entre les tôles d'acier décapées et huilées et les tôles d'acier laminées à froid ?

A1 : La plaque d'acier PO (décapée et huilée) est basée sur de l'acier laminé à chaud avec traitement de décapage, à moindre coût. L'acier laminé à froid a une surface ultra lisse et une épaisseur plus fine jusqu'à 0,3 mm pour les pièces de haute précision. La plaque PO s'adapte aux pièces structurelles de précision moyenne, tandis que la tôle laminée à froid cible les composants d'apparence de haut niveau avec des exigences de tolérance strictes.

Q2 : La plaque d’acier PO peut-elle être utilisée directement pour les produits d’extérieur ?

A2 : Non. L’huile antirouille en surface n’offre qu’une protection temporaire à court terme pendant le stockage et le traitement. Pour une exposition extérieure à long terme, vous avez besoin de traitements de surface ultérieurs tels que la peinture, la galvanisation ou le revêtement en poudre pour renforcer la capacité anticorrosion.

Q3 : Quelle plage d’épaisseur pouvez-vous proposer pour les tôles d’acier PO ?

A3 : Notre gamme d'épaisseur standard couvre 1,0 mm à 6,0 mm, une largeur personnalisable de 800 mm à 2 000 mm et une longueur de 1 000 mm à 6 000 mm selon les demandes de dessin des clients.

Q4 : Combien de temps l’acier PO peut-il rester inoxydable dans des conditions de stockage normales ?

A4 : Stockée dans un entrepôt intérieur sec sans air humide ni gaz chimique, l'huile antirouille peut protéger la surface en acier pendant 3 à 6 mois. Évitez l’empilage à l’air libre pour éviter une oxydation prématurée.
