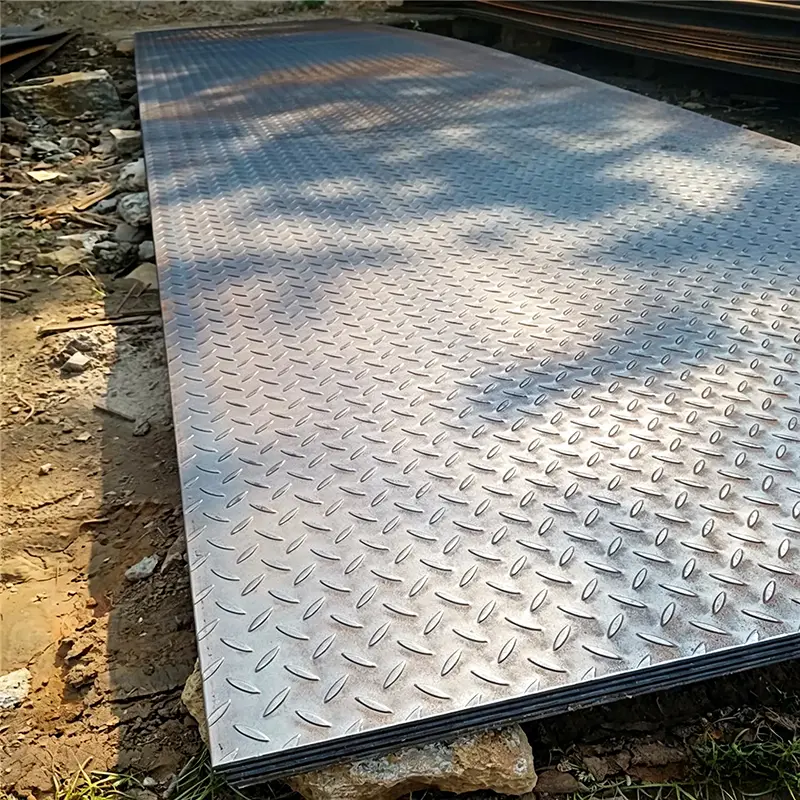

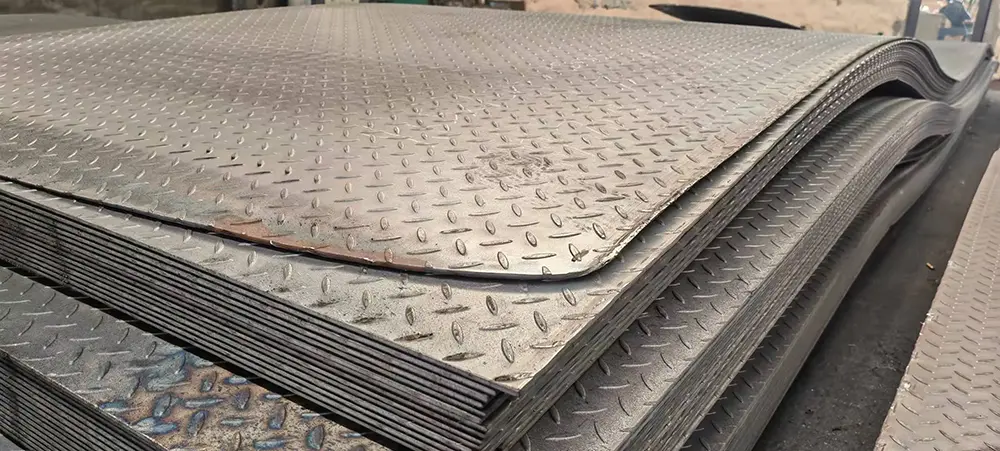

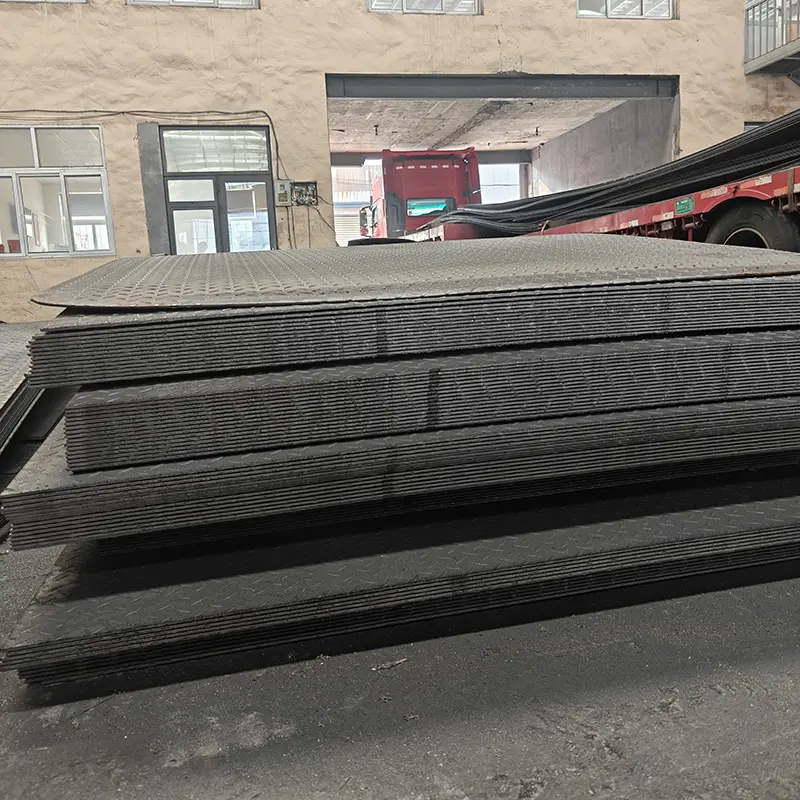

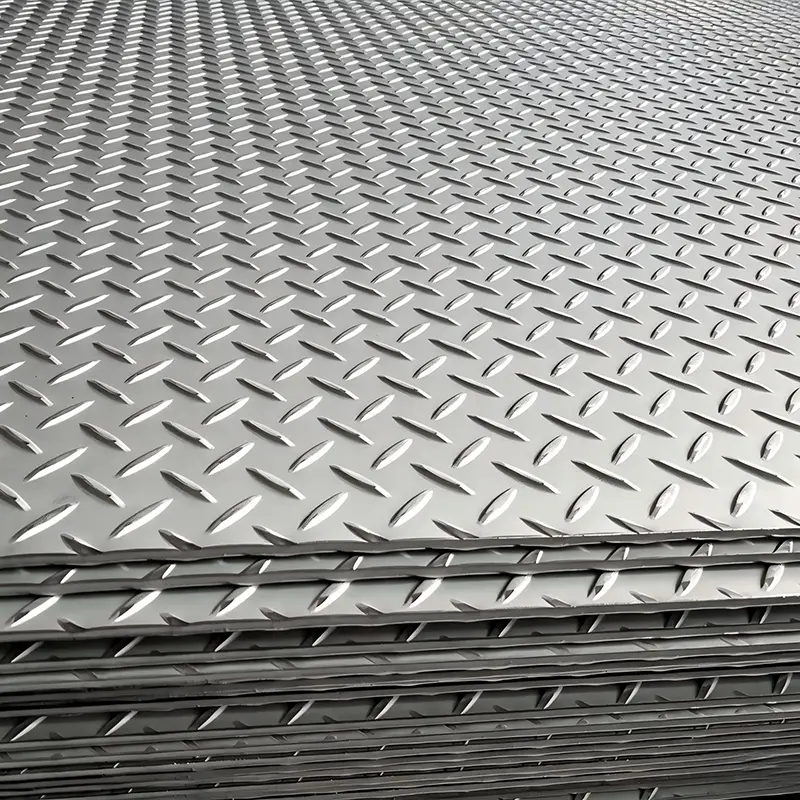

Plaque de diamant laminée à chaud

La plaque diamantée laminée à chaud est un matériau en acier de construction de qualité supérieure avec une surface à motif de diamant en relief, fabriquée selon un processus de moulage intégral par laminage à chaud professionnel sans soudure ni épissure secondaire. Par rapport aux plaques d'acier plates ordinaires, sa surface à motifs tridimensionnels améliore considérablement la friction de surface, offrant des performances antidérapantes durables et stables dans les environnements secs, humides et pluvieux, ce qui évite efficacement les risques de glissade pour le personnel et l'équipement.

Les principales normes d'évaluation de ce produit se concentrent sur le taux de formation du motif, la hauteur constante du motif et l'écart de hauteur uniforme. Il présente une apparence attrayante, une résistance structurelle améliorée et des économies de matériaux, largement adoptés dans la construction, le transport, la construction navale, l'équipement de machines et l'ingénierie municipale.

Vidéo du produit

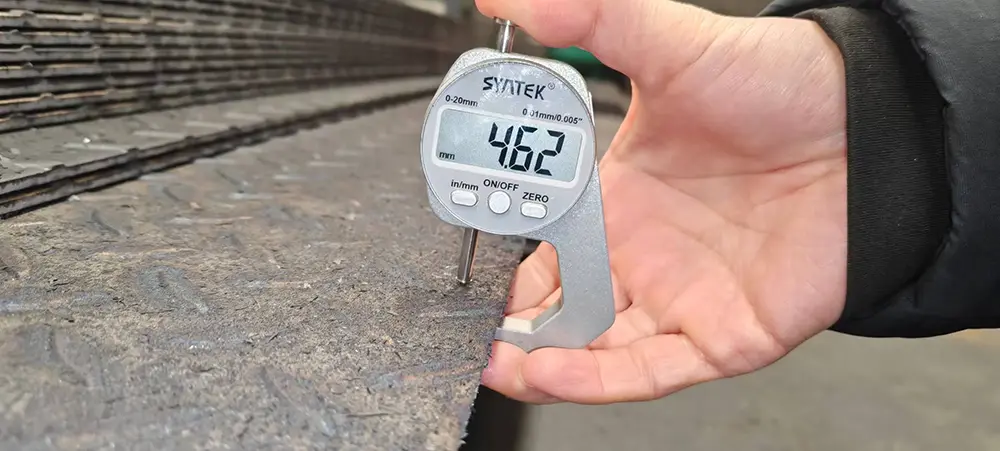

Spécification (paramètre)

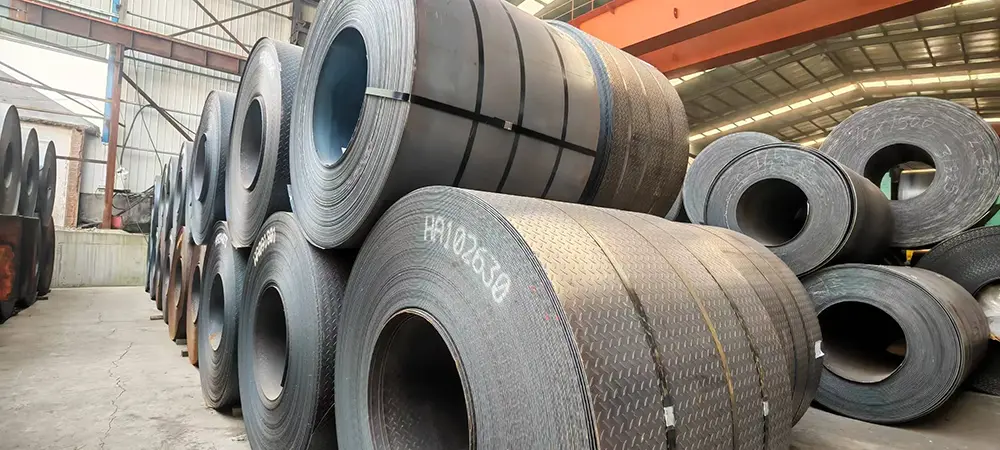

Notes d'installation de plaques de diamant laminées à chaud

1. Confirmation de chargement

Calculez la charge réelle de la plaque diamantée en fonction du poids et de la zone de contact de l'équipement lourd. Réservez une marge de sécurité de 40 % pour éviter les surcharges, les déformations et les fractures des plaques.

2. Sélection des spécifications

Choisissez l'épaisseur de la plaque en fonction des scénarios d'application : 3 mm à 5 mm pour les zones à usage léger, minimum 5 mm pour les zones à usage intensif. La hauteur du motif doit être de 3 à 5 mm pour garantir des performances antidérapantes et une capacité de charge. La longueur de chevauchement à chaque extrémité du support ne doit pas être inférieure à 25 mm pour éviter le desserrage et la chute.

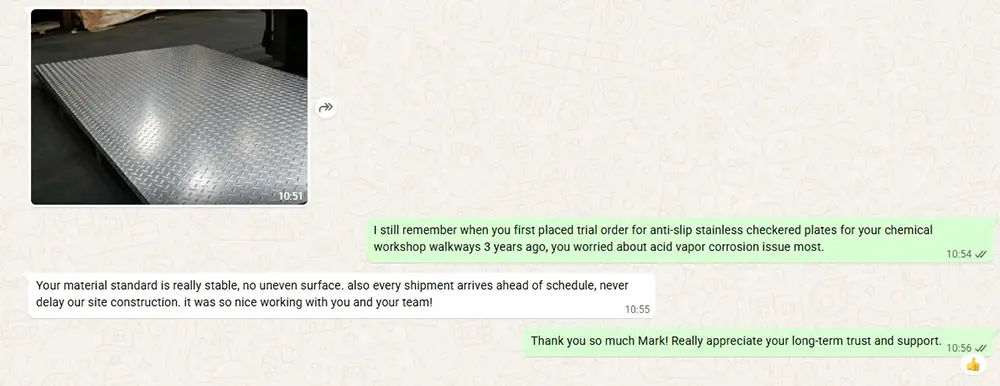

Cas de projet de Sanhe Steel

Une usine chimique a adopté des assiettes à motif de lentilles non transformées pour sa plate-forme de maintenance afin de réduire les coûts. Les plaques ont été installées à l'envers. Après six mois d'exploitation, de graves problèmes de rouille et de glissement se sont produits, provoquant un accident de glissade du personnel. Sanhe Steel a remplacé les plaques par des plaques diamantées en acier inoxydable 304 avec une installation standardisée et un traitement anticorrosion professionnel. La plateforme fonctionne en toute sécurité depuis 3 ans avec un coefficient antidérapant réel de 0,72, répondant pleinement aux normes de sécurité des usines chimiques. Ce cas prouve que la sélection des matériaux, le type de motif et l'installation standard sont essentiels à la performance du service des plaques diamantées.

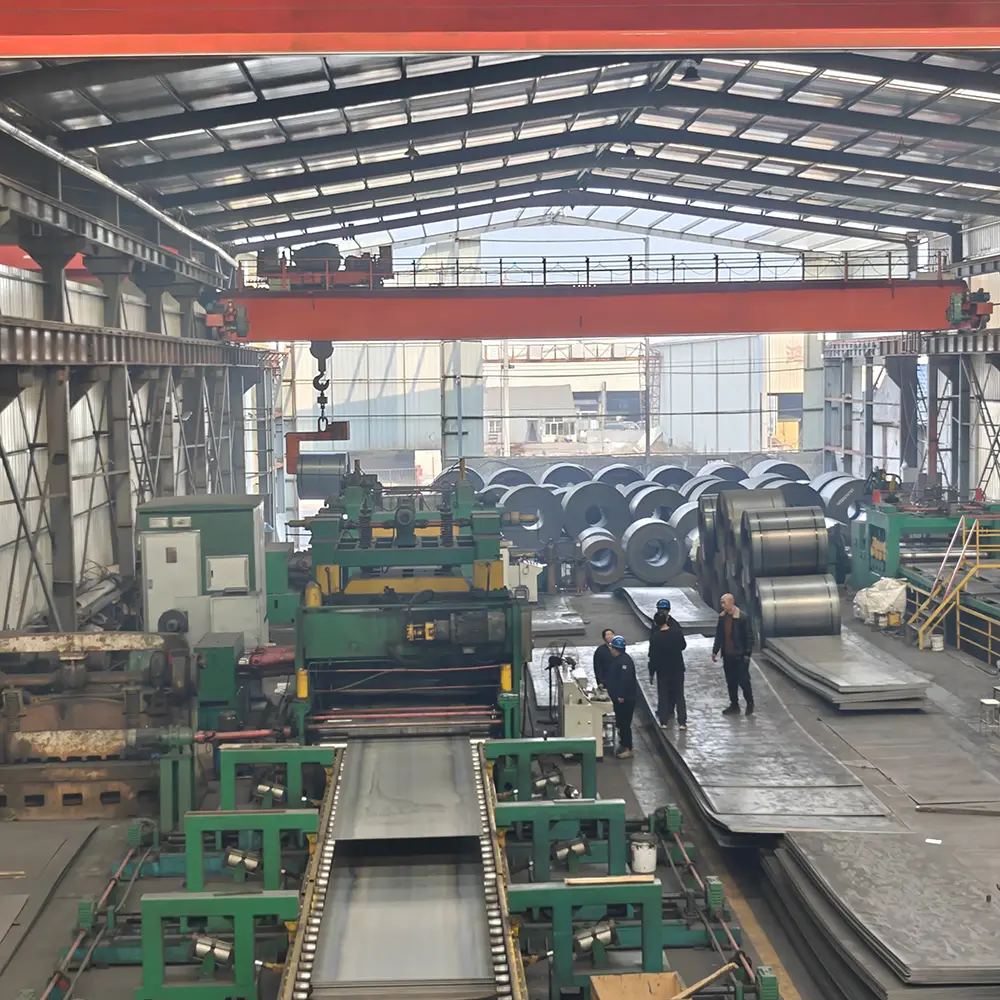

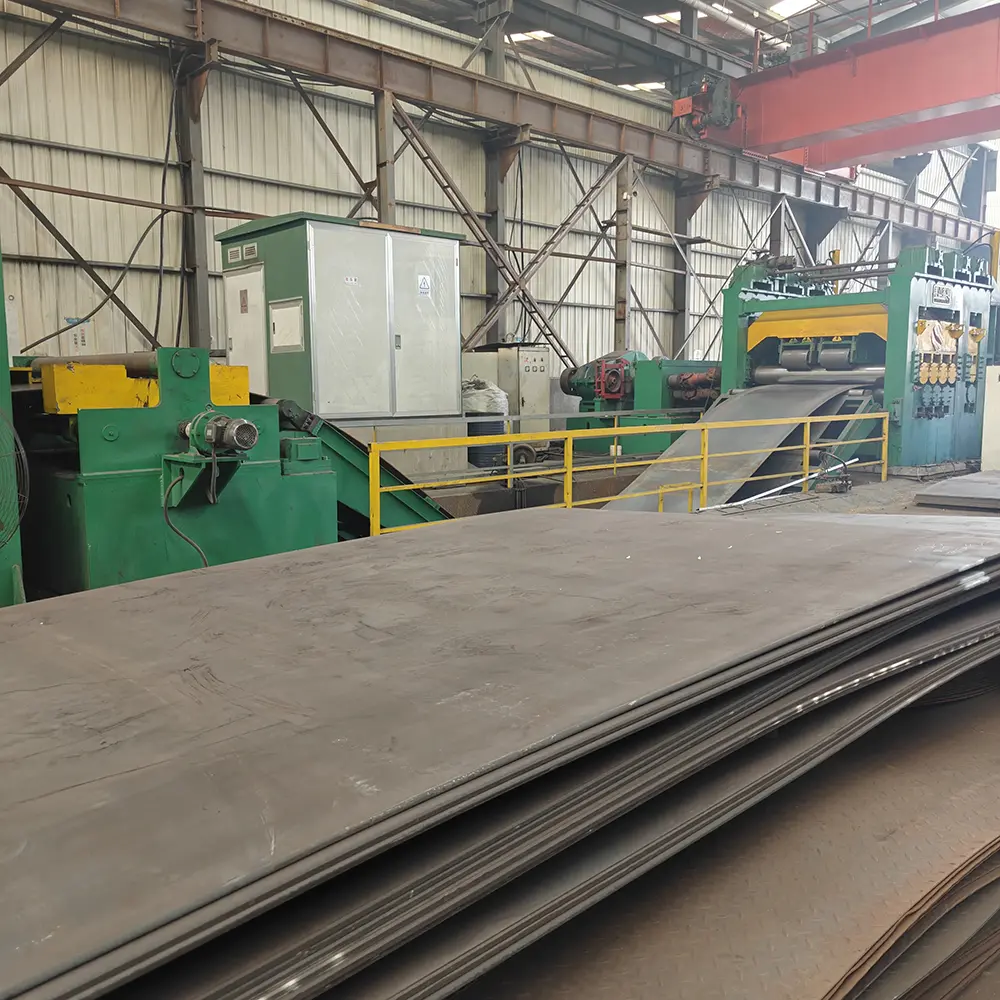

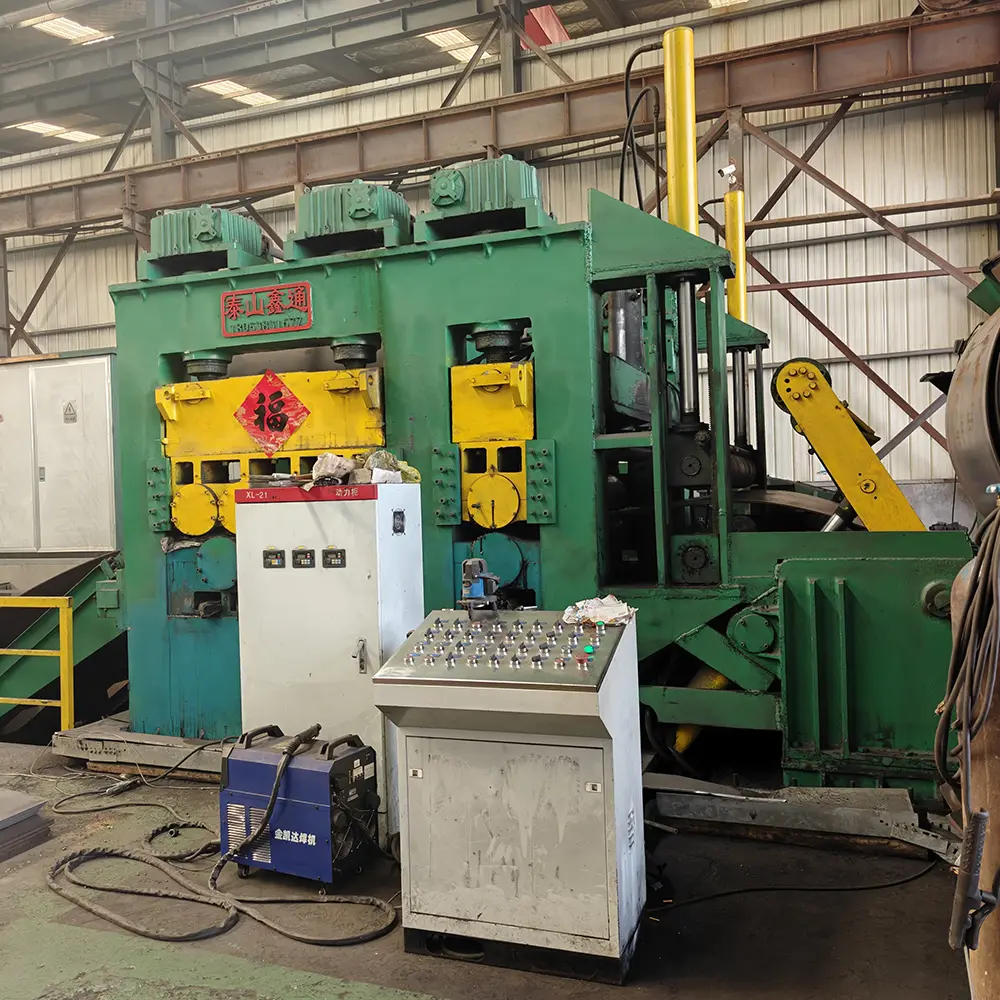

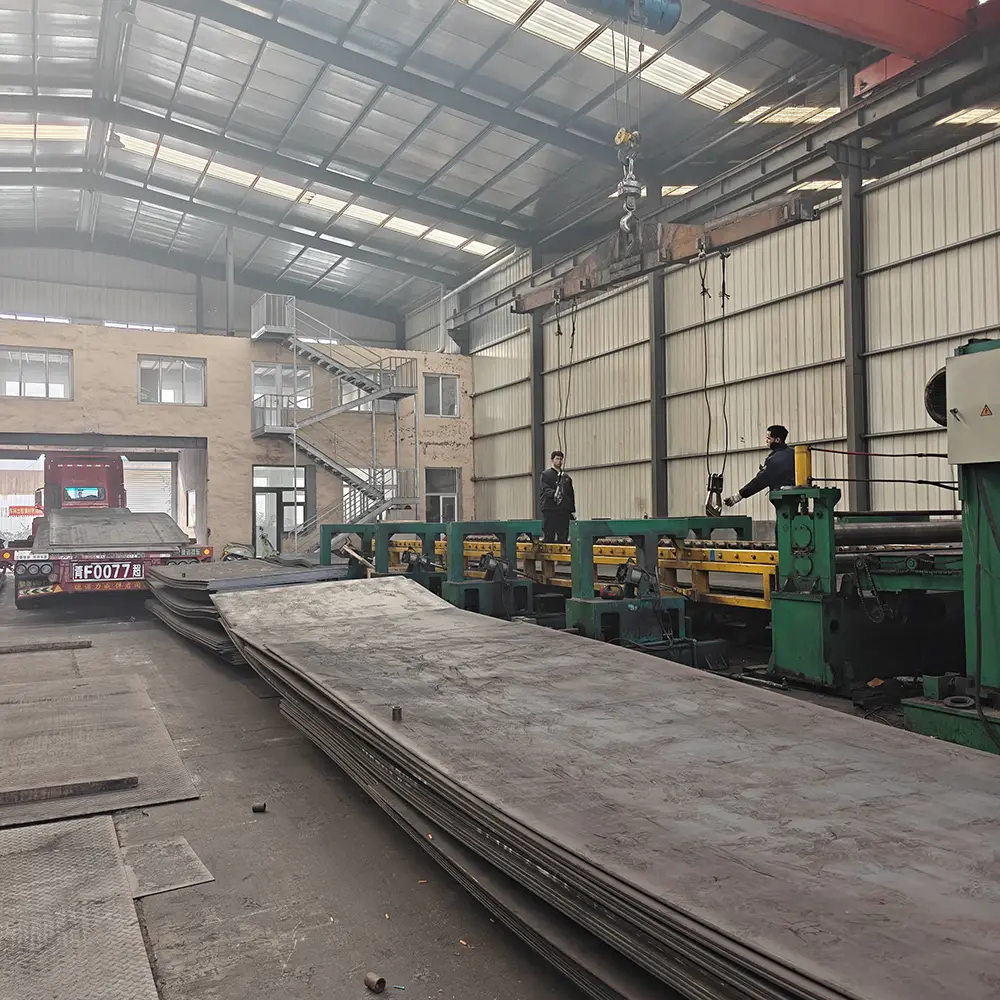

Guide d’inspection pour plaque diamantée

1. Inspection avant l'installation

Vérifiez que le matériau de la plaque diamantée laminée à chaud, les spécifications et le type de motif sont conformes aux exigences de conception. Vérifiez le revêtement galvanisé et la surface pour détecter tout dommage, placage manquant, rouille et déformation. Inspectez les certificats d’usine, les rapports d’essais de matériaux et les documents pertinents. Sélectionnez au hasard 5 plaques par lot pour les tests de portance et d'antidérapant. Seuls les produits qualifiés sont autorisés pour l'installation.

2. Méthode de fixation

Chaque plaque diamantée laminée à chaud doit être fixée avec pas moins de 4 points de fixation, adoptant une double fixation de soudage et des clips de montage spéciaux. Longueur de soudure ≥10 mm et hauteur de jambe de soudure ≥3 mm ; effectuer un traitement anti-corrosion sur les zones de soudure. L'espacement entre les clips de montage ne doit pas dépasser 40 cm. Ajoutez 2 points de fixation supplémentaires pour les plaques de bordure afin d'éviter le déplacement causé par le pas des piétons et l'impact de l'équipement.

3. Traitement des écarts

Réservez un espace de 3 à 5 mm entre les plaques adjacentes pour éviter la déformation par dilatation thermique, les fissures et l'accumulation d'eau qui provoquent la rouille. Un espace de dilatation de 25 mm est requis au niveau des connexions avec la structure principale pour éviter les dommages causés par l'extrusion.

4. Direction d'installation antidérapante

Installez toutes les plaques diamantées laminées à chaud avec le côté à motifs tourné vers le haut pour garantir des performances antidérapantes efficaces. Une installation inversée entraînera une défaillance de la fonction antidérapante et des risques pour la sécurité.

5. Test d'acceptation finale

Effectuez trois tests après l'installation : porteur, antidérapant et anticorrosion. La capacité portante réelle doit atteindre 1,5 fois la charge conçue sans déformation permanente après une charge statique d'une heure. Le coefficient antidérapant doit être ≥0,6. Les plaques doivent être exemptes de relâchement, de bruit anormal, de dommages au revêtement et de rouille. Remplissez les dossiers d’inspection et complétez l’acceptation officielle avant utilisation.

Comparaison des matériaux des plaques d'acier antidérapantes

FAQ

Q1 : Pourquoi les tôles diamantées laminées à chaud sont-elles préférées aux options laminées à froid ?

A1 : Le laminage à chaud confère à l'acier une plus grande ductilité et une plus grande ténacité, le rendant ainsi très résistant à la fissuration sous de lourdes charges structurelles et dans des environnements industriels à fort impact. Il est également plus rentable pour les plates-formes structurelles et les revêtements de sol lourds.

Q2 : Quels traitements de surface proposez-vous pour la protection contre la corrosion ?

A2 : Nous proposons principalement la galvanisation à chaud, qui offre une excellente protection contre la rouille à long terme pour les environnements extérieurs et humides. Pour les environnements extrêmement corrosifs, comme les usines chimiques ou marines.

Q3 : Pouvez-vous personnaliser les tailles, les découpes et les bandes pour des configurations de projet spécifiques ?

A3 : Absolument. Nous proposons une personnalisation complète basée sur vos dessins techniques, y compris des dimensions précises, des découpes spécialisées pour les pénétrations de tuyaux et des bandes d'extrémité. Cela réduit la découpe sur site, ce qui vous permet d'économiser beaucoup de temps d'installation et de coûts de main-d'œuvre.

Q4 : Pourquoi y a-t-il une exigence d’espace d’installation entre les panneaux ?

A4 : Nous recommandons de laisser un espace de 3 mm à 5 mm entre les panneaux adjacents pour permettre une dilatation/contraction thermique naturelle et un drainage efficace de l'eau. De plus, un espace de dilatation de 25 mm doit être maintenu à l'endroit où les plaques diamantées rencontrent la structure principale du bâtiment.
