Analyse de la fissuration par flexion sur une tôle d'acier laminée à chaud Q235B formée

La bande laminée à chaud Q235B est un acier de construction au carbone courant. Il a un allongement, une résistance, une ténacité et une formabilité décents. Le matériau fonctionne bien pour l’emboutissage et le soudage, c’est pourquoi les usines l’utilisent largement pour fabriquer des pièces mécaniques et des composants structurels soudés de haute qualité pour les bâtiments et les ponts.

Nous avons effectué des tests de formation d'échantillons, mais nous avons constaté des fissures massives lors du pliage. Pour trouver les causes profondes et élaborer des plans d’amélioration répondant aux normes des clients, notre équipe a effectué des tests sur des échantillons fissurés. Nous avons vérifié la composition chimique, les microstructures des zones fissurées et intactes, la forme de la surface de fracture, les inclusions internes et la taille des grains pour confirmer ce qui a conduit aux fissures de flexion.

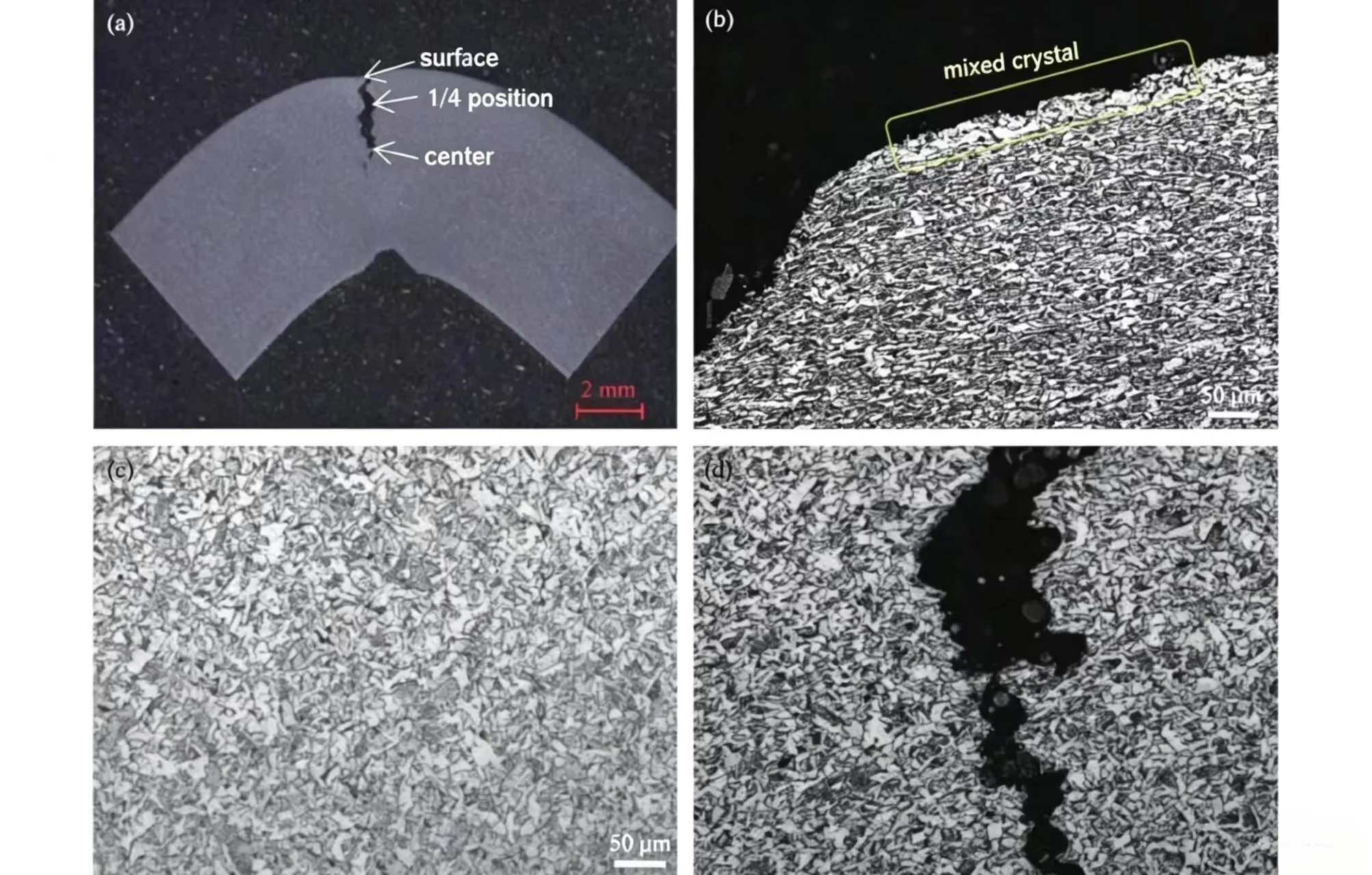

Les ingénieurs de Sanhe ont découvert que la décarburation de surface et la structure des grains mélangés ne provoquent pas de fissures, mais accélèrent la propagation des fissures existantes. La microstructure de la bande brute reste cohérente dans toutes les éprouvettes : la teneur en bainite diminue de la surface au noyau tandis que la teneur en ferrite augmente, et une petite quantité de ferrite aciculaire apparaît à la surface de la bande.

Solutions

1. Éliminez les bavures sur les bords de la bande avant de l'emboutir et de le plier. Cela élimine les minuscules microfissures des bords causées par une coupe grossière et réduit considérablement les fissures de flexion.

2. Discutez avec le client de ses exigences strictes en matière de pliage. Nous pouvons soit recommander des nuances d'acier alternatives avec une limite d'élasticité inférieure, soit personnaliser la bande Q235B pour leur commande en ajustant les valeurs de performances de traction cibles. Des propriétés mécaniques personnalisées plus douces s'adapteront à leur processus d'estampage et empêcheront l'apparition de fissures de flexion.
